產品介紹

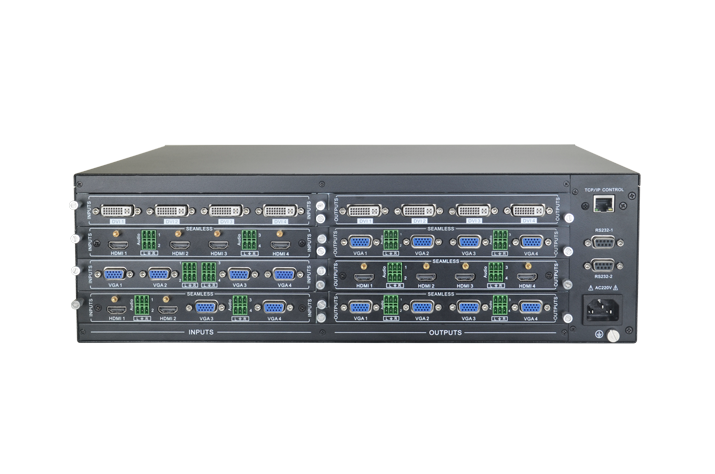

LMX-16N混合插卡矩陣切換器是一款高性能的音視頻信號專業切換設備，兼容不同信號類型輸入/輸出信號卡，用于多個信號輸入輸出交叉切換，提供獨立的視頻信號和音頻平衡/非平衡輸入、輸出端子，每路視頻信號、音頻信號、音視頻信號單獨傳輸、單獨切換，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。可以任意搭配各類無縫信號卡包括：（DVI/HDMI/SDI/VGA/C-VIDEO）、4Kx2K信號卡（HDMI/HDBT遠傳/光纖OPTICAL）等，結合不同信號卡功能可以解決綜合視聽的問題。
本產品主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場合。本產品帶有斷電現場保護、音視頻同步或單獨切換等功能，并具備RS232通訊接口和TCP/IP控制，可以方便與外接控制鍵盤、個人電腦、遙控系統或各種遠端控制設備配合使用。
產品特點
l 矩陣箱體需可配置輸入/輸出信號卡的模塊化矩陣主機，最大可支持16x16路的音視頻信號切換卡接口，支持熱插拔；
l 采用FPGA架構，內部自建核心運算機制，無內嵌操作系統；
l 總線交換技術，每路信號采用單獨與用通道進行傳輸，保證所有信號圖像的實時顯示；
l 倍頻倍線技術，對圖像信號進行倍線縮放、倍頻增強顯示；
l 每張板卡含有4路信號接口，支持CVBS、YPbPr、VGA、DVI、HDMI、3G/HD/SD-SDI等信號無縫任意輸入輸出切換傳輸，兼容HDCP，支持內置EDID管理和手動EDID學習功能；
l 支持36種分辨率，靈活設置，配合不同的輸入輸出設備提供最大兼容性；
l 支持OSD自定義字符疊加畫面顯示功能，可以對任意輸入通道在左上、左下、右上、右下等位置疊加顯示自定義中文內容，可設置疊加透明度；
l 主機支持HDMI 1.4a標準，可通過跟換板卡實現4K、3D信號輸入輸出；
l 支持當前設備輸入輸出通道狀態查詢功能；
l 支持20個場景保存和調用功能，支持群切功能；
l 控制方式需支持前面板觸控按鍵、遙控器、RS-232串行通訊、LAN網絡控制等多種控制方式，支持本地和遠端（中控&軟件）控制方式，支持前面板鎖定功能；
l 矩陣主機及信號板卡滿足長時間無故障滿負荷連續工作，支持7*24小時不斷電運行；
產品規格參數
控制部件 | |||
串行控制口 | 9P RS232母頭連接器 | 針腳配置 | 2=TX，3=RX，5=GND |
面板機箱結構 | 可插拔信號卡 | 前面板控制 | 觸摸按鍵 |
協議 | TCP/IP | ||
常規 | |||
電源 | 100VAC～240VAC 50/60Hz | 相對濕度 | 10%～90% |
工作溫度 | -10～+40℃ | 最大功耗 | 120W |
機箱尺寸 | 不帶掛耳： 437x317x133mm(3U) 帶掛耳： 483x317x133mm(3U) | 重量 （不含任何信號卡） | 5.1Kg |
信號卡分類
根據不同場合及不同用戶的需求，支持多類型信號卡，分為輸入信號卡與輸出信號卡。
混合矩陣輸入信號卡：
技術參數 型號 | 輸入端口數 | 信號端口 | |
4I-DV DVI信號卡 | 4 | DVI-D，兼容HDMI | |
4I-SD SDI信號卡 | 4 | SDI(每一路各帶一路SDI環出) | |
4I-UH 4K信號卡 | 4 | HDMI &模擬音頻 | |
4I-BT 4K信號卡 | 4 | HDBT &立體聲音頻&RS232 | |
4I-UF 4K信號卡 | 4 | 光纖OPTICAL | |
4I-HS 無縫信號卡 | 4 | HDMI&模擬音頻 | |
4I-DS 無縫信號卡 | 4 | DVI-I接口，兼容模擬信號 | |
4I-SS 無縫信號卡 | 4 | SDI(每一路各帶一路SDI環出) | |
4I-VA 無縫信號卡 | 4 | VGA& 雙聲道立體聲音頻 | |
4I-AV 無縫信號卡 | 4 | CVBS&模擬音頻 | |
混合矩陣輸出信號卡：
技術參數 型號 | 輸出端口數 | 信號端口 |
4O-VG VGA信號卡 | 4 | VGA& 雙聲道立體聲音頻 |
4O-SD SDI信號卡 | 4 | SDI每組帶有2路SDI |
4O-UH 4K信號卡 | 4 | HDMI &模擬音頻 |
4O-BT 4K信號卡 | 4 | HDBT &立體聲音頻&RS232 |
4O-UF 4K信號卡 | 4 | OPTICAL |
4O-HS 無縫信號卡 | 4 | HDMI &模擬音頻 |
4O-DS 無縫信號卡 | 4 | DVI-I接口，兼容模擬信號 |
4O-SS 無縫信號卡
| 4 | SDI，每組帶有2組SDI |
4O-AV 無縫信號卡 | 4 | CVBS&模擬音頻 |
系統聯接圖：
