產品介紹

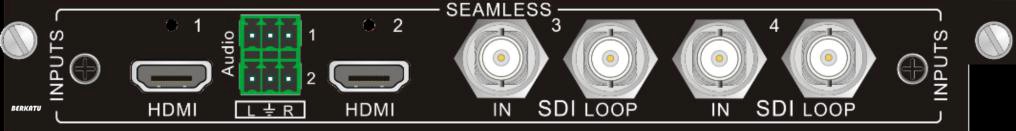

4I-SH是一款HDMI、SDI輸入信號卡。有2路HDMI、2路立體聲音頻輸入接口。2路SDI信號輸入端口，2路SDI環出端口。
產品特點
l 輸入信號卡：2路HDMI輸入，2路音頻輸入，2路SDI輸入，2路SDI環出；
l 默認分辨率為1920x1080p@60Hz；
l HDMI端口支持HDMI1.3, HDCP1.3，兼容DVI信號；
l HDMI支持音頻加嵌和解嵌功能；
l SDI信號格式支持SDI、HD-SDI、3G-SDI，具有倍線功能，
l 輸入信號卡具有字符疊加功能，可通過指令更改字符相關屬性，相關指令詳見指令表；
l 輸入信號卡與其他輸出分辨率不可調信號卡配合使用時，可通過指令調節2路HDMI輸入對應的輸出分辨率，即倍線到背板分辨率支持1360x768、1024x768、1280x720、1280x800、1920x1080、1920x1200、1600x1200；也可通過指令調節2路SDI輸入對應的輸出分辨率，具體支持如下分辨率：1360x768、1024x768、1280x720、1280x800、1920x1080、1920x1200、1600x1200；
l SDI輸出使用同軸線纜傳輸可支持70米-100米（1080P信號）傳輸距離；
l 指令選擇輸入音頻為HDMI內嵌音頻/外接模擬音頻，默認為HDMI內嵌音頻；
技術參數
視頻輸入 | 音頻輸入 | |||
輸入信號 | 2 路HDMI信號 2路SDI信號（每路帶SDI環出） | 輸入信號 | 2路立體聲信號 | |
輸入連接器 | Type A 19P 母頭； 母端口BNC連接器； | 輸入連接器 | 3.5mm 立體聲接口 | |
輸入電平 | T.M.D.S 2.9V～3.3V | 輸入阻抗 | 75Ω | |
輸入阻抗 | 差分線 100Ω | 頻率響應 | 20Hz～20K Hz | |
常規 | ||||
HDMI端口： | ||||
色深 | 8 & 10 & 12 bit | 信號類型 | HDMI、DVI | |
帶寬 | 6.75Gpbs | 溫度 | 0℃～+50℃ | |
濕度 | 10% ～90% | 標準 | 支持HDMI1.3，支持EDID | |
音頻格式 | HDMI內嵌音頻與模擬音頻均只支持PCM | |||
SDI端口： | ||||
輸入電平 | T.M.D.S 2.9V～3.3V | 輸出電平 | T.M.D.S 2.9V～3.3V | |
輸入阻抗 | 75Ω | 輸出阻抗 | 75Ω | |
視頻信號 | SDI、HD-SDI、3G-SDI | 色深 | 8&10& 12bit | |
工作距離 | 1080P≤100米（請使用優質線材） | 帶寬 | 6.75Gbps | |
最高分辨率 | 1080P@60Hz | 工作溫度 | 0℃～+50℃ | |
相對濕度 | 10% ～90% | |||
